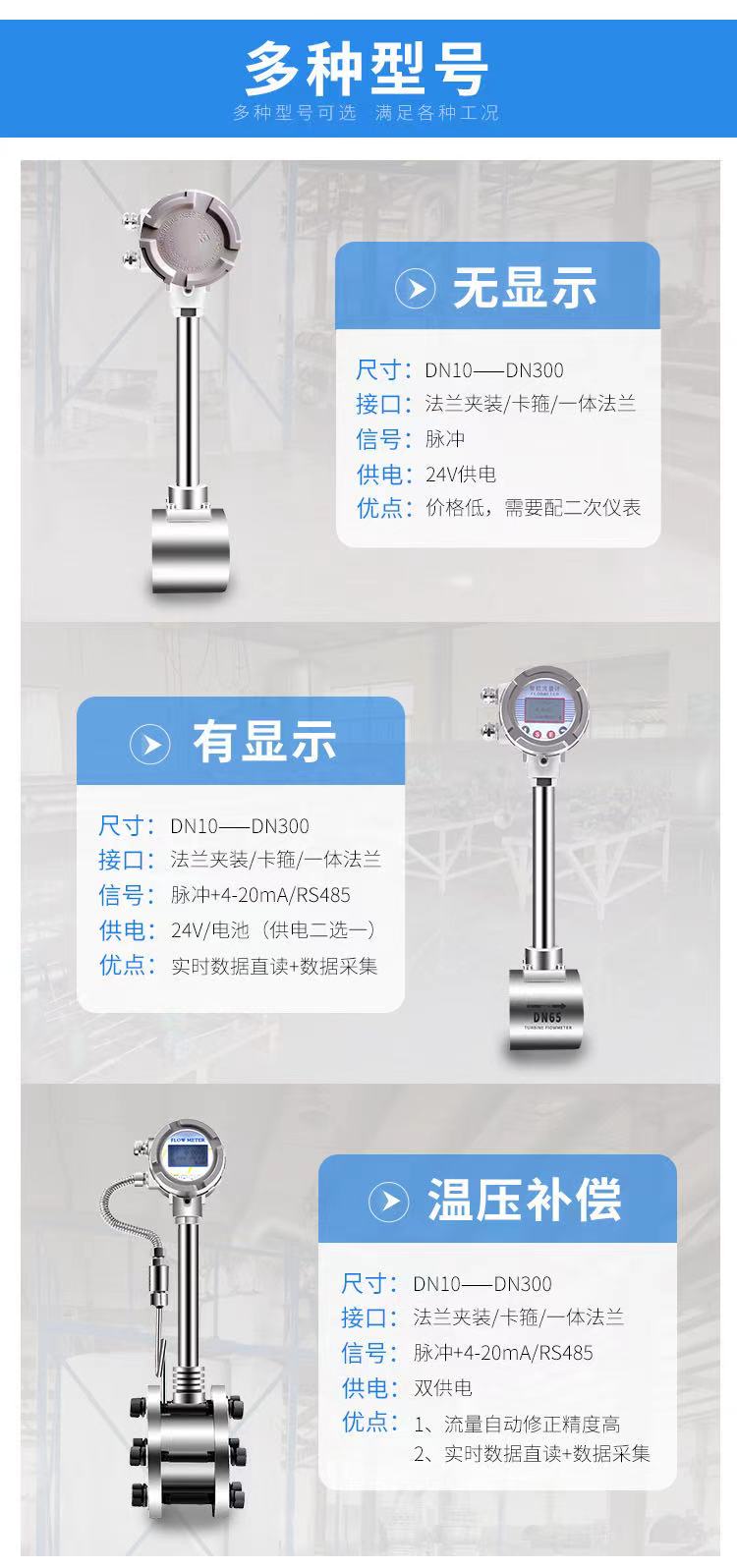

智能涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。



产品特点：
★ 结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
★ 安装简单，维护十分方便。
★ 检测传感器不直接接触被测介质，性能稳定，寿命长。
★ 输出是与流量成正比的脉冲信号，无零点漂移，精度高。
★ 测量范围宽，量程比可达10:1
★ 压力损失较小，运行费用低，更具节能意义。
★ 在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
★ 应用范围广，蒸汽、气体、液体的流量均可测量.
工作原理：
    智能涡街流量计在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如下图所示)，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示: f=St·v/d
    式中: f-卡门涡街的释放频率
    St-系数(称为斯特罗哈数)
    v-流速
    d-柱状物的宽度
    卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
    斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。
    智能涡街流量计的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的应力通过在它内部的压电元件来检出的。

产品技术参数
