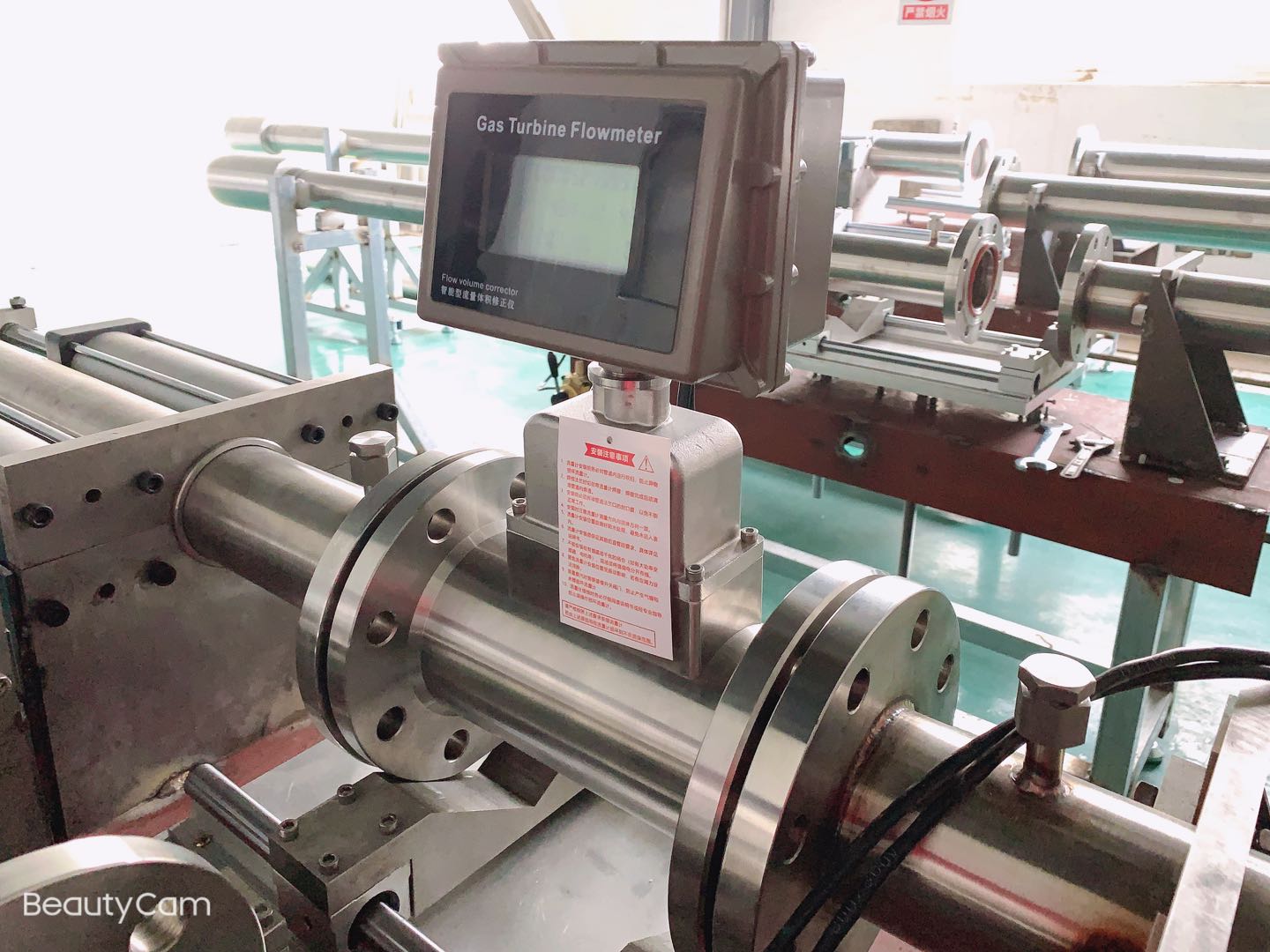

产品特点：
1·优质合金涡轮，具有更高的稳流和耐腐蚀作用。
2·进口优质专用轴承，使用寿命长。
3·计量室与通气室隔绝，保证了仪表的安全性。
4·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h。
5·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65 。
产品技术参数：
1．基本参数：表1
|
仪表口径及连接方式 |
25、40、50、80、100、150、200、250采用法兰连接 |
|
25、40可采用螺纹连接 |
|
|
精度等级 |
±1.5%R、±1%R |
|
量程比 |
1:10；1:20；1:30 |
|
仪表材质 |
表体：304不锈钢；叶轮：防腐ABS或优质铝合金；转换器：铸铝 |
|
被测介质温度（℃） |
-30℃～+80℃ |
|
环境条件 |
介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa |
|
输出信号 |
三线制脉冲频率信号，低电平≤0.8V高电平≥8V |
|
供电电源 |
+12VDC、+24VDC（可选） |
|
信号传输线 |
STVPV3×0.3 |
|
传输距离 |
≤1000m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
2.测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）
|
型号规格 |
公称通径（mm） |
流量范围（m3/h） |
始动流量（m3/h） |
工作压力（MPa） |
安装形式 |
|
LWQ-25A |
25（1"） |
0.7-7 |
0.6 |
4.0 |
法兰（螺纹） |
|
LWQ-25B |
1.5-15 |
1.0 |
4.0 |
||
|
LWQ-25C |
3-30 |
2.0 |
4.0 |
||
|
LWQ-40A |
40（1.5"） |
4-40 |
2.5 |
4.0 |
法兰（螺纹） |
|
LWQ-40B |
8-80 |
3 |
4.0 |
||
|
LWQ-50A |
50（2"） |
10-100 |
3.5 |
4.0 |
法兰 |
|
LWQ-50B |
15-150 |
4 |
4.0 |
法兰 |
|
|
LWQ-80 |
80（3"） |
15-300 |
4 |
1.6 |
法兰 |
|
LWQ-100 |
100（4"） |
20-400 |
5 |
1.6 |
法兰 |
|
LWQ-150 |
150（6"） |
50-1000 |
8 |
1.6 |
法兰 |
|
LWQ-200 |
200（8"） |
100-2000 |
20 |
1.6 |
法兰 |
|
LWQ-200 |
250（10"） |
150-3000 |
30 |
1.6 |
法兰 |
|
LWQ-300 |
300（12"） |
200-4000 |
40 |
1.6 |
法兰 |
仪表选型
1.选型说明
用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能稳定，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
2.选型谱表：表3
|
型 号 |
说 明 |
||||
|
LWQ- |
□ |
-□ |
/□ |
/□ |
|
|
类型 |
N |
|
|
|
脉冲输出型气体涡轮流量传感器 |
|
仪表口径 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
传感器材质 |
N |
基本材质，优质铝合金。（最高耐压：1.0MPa） |
|||
|
S |
不锈钢材质。（高压防腐型） |
||||
|
特殊结构 |
A |
氧气专用结构（脱油脱脂处理） |
|||
|
B |
压缩空气专用结构（高流速设计） |
||||
例：选用一台不锈钢材质，脉冲输出型气体涡轮流量计来测量氧气，用户测量范围为10-35m3/h,型号为：LWQ－40A/S/A。
